スチールラック1,000kg/段 組立て手順

STEP1.必要部材のご確認

まずは構成部品を確認します。
段数により数量は異なりますが、下記の種類の部品が 揃っているかご確認下さい。

＜1台に必要な部材＞

例）高さ1800×横幅1800×奥行き600　段数４段

• ■棚板　段数×４
• ■支柱　×4
• ■ビーム　×4
• ■天地受け ×4
• ■棚受け　(段数-2)×2
• ■ベースプレート×4
• ■ロックピン ×8
• ■ボルト＆ナット ×一式

また、組立にゴムハンマーが必要です。

STEP2.支柱の並び

■はじめに支柱を2本並べます

■支柱の"天地"の向きにご注意ください。 写真の下側が"地"側となります。）

STEP3.ベースプレート取付

■次に支柱の"地"側にベースプレートを取り付けます。
支柱に差し込んだ後、付属のボルト＆ナットにて固定して下さい。

STEP4.天地受け取付

■続いて支柱の地側に天地受けを取付ます。写真のとおり、並べた支柱に天地受けを添えて、ハンマーでたたき込んで取り付けます。

■取付後、天地受けが外れないように写真の穴に付属のボルト＆ナットを使って、天地受けを固定します。

■同じく"天"側にも天地受けを取り付けます。写真の通り、これを2組作ります。

STEP5.ビーム取付

■続いてStep4で作った枠を立て写真の位置に間口桟を取り付けます。
（この時、枠が転倒して怪我をする恐れがありますので誰かに支えてもらうなど補助をお願いするようにしてください）
設置後、最上段にも間口桟をとりつけてください。

■取付後、写真の穴にロックピンを差し込みます。
これを最上段にも行ってください。

■ここまでの手順で写真のような枠が完成します。続いて棚受けの取付を行います。
設置後、最上段にも間口桟をとりつけてください。

STEP6.棚受け取付

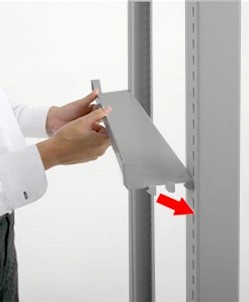

■写真のように棚受けの一番上のツメを支柱の穴に合わせて、矢印の方向に動かしてはめ込みます。同様の方法で、適宜棚受けを取り付けます。

STEP7.棚板セット

■取り付けた棚受けに棚板を載せます。

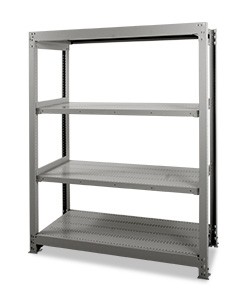

完成です！
